SICO碳化矽發熱元件之碳化矽(SIC)原料依取得方式不同區分為黑色及墨綠色，分別從石油提煉及礦產中取得後在高溫(2600℃)燒結完成，並以新製程將發熱部及端部分開生產，再以真空焊接且使用礦產之墨綠色作為最重要的發熱部，而形成端部為黑色發熱部墨綠色之SICO碳化矽發熱元件。

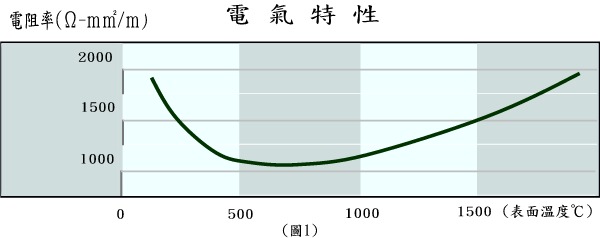

         常溫下電阻值較大，表面溫度800℃之前電阻呈負值變化，後呈正值變化。

          (如圖1)

              即使用溫度越高，老化度越快，(即壽命越短)，如超過1700℃時

        在短時間內熔斷，但是根據爐內溫度而調整加於發熱棒的保持相當長的

        壽命，調整的方式是改變發熱棒的支數，或改變發熱棒的規格，以調整

        發熱表面積的大小等。(如圖2、圖3)

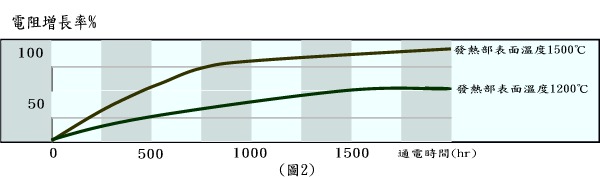

發熱棒表面溫度對通電時間(小時)/電阻增長率%之溫度曲線變化

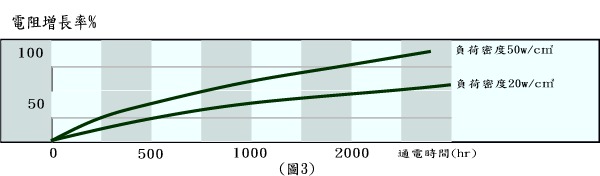

發熱棒負荷密度對通電時間(小時)/阻電增長率%之負荷曲線變化

   c.SICO發熱棒切勿再超負荷條件下使用

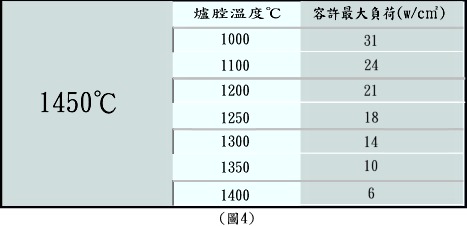

          其個爐溫度容許之最大負荷。(如 圖4)

           相同的爐溫條件下，發熱棒的表面負荷度對發熱棒老化有明顯的影制

       響，例如表面負荷大，發熱棒的發熱量大，爐溫高老化速度快，所以要嚴

           格控在允許範圍內使用是非常重要的，為確保發熱棒的壽命，切忌在超

            負荷條件下使用。

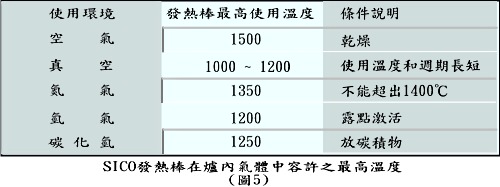

   d.爐內氣氛對SICO發熱棒使用壽命有重要之影響

           發熱棒在使用中逐步產生Sic結晶顆粒，使發熱部電阻增大，體積膨脹

         而產生老化及斷裂之現象,發熱棒在乾燥潔淨空氣中連續使用(1450℃)壽

         命可達7000小時。
